OPĆI TEHNIČKI OPIS

VUČNI STROJEVI







Lokomotive - SUZUKI VITARA

Model Fun train

Motor

KS/KW

Zapremina

Džina/širina/visina/osovinski

razmak/prečnik okretanja

Suzuki Vitara  88

Diesel

Com. Rail. Diesel - Euro 3

88 / 64

2.000 cmł

3.950 / 1.800 / 2.350 / 2.200

11m







Lokomotive - MERCEDES G

Model Fun train

Motor

KS/KW

Zapremina

Džina/širina/visina/osovinski

razmak/prečnik okretanja

Mercedes G 320 CDI

Diesel

Com. Rail. Diesel Euro 4

224 / 165

2.987 cmł

4.250 / 1.800 / 2.450 / 2.400

12m

Mercedes G 500

Benzin

Euro 4

295 /217

5.000 cmł

4.250 / 1.800 / 2.450 / 2.400

12m







Lokomotive - NISSAN PATROL

Model Fun train

Motor

KS/KW

Zapremina

Džina/širina/visina/osovinski

razmak/prečnik okretanja

Nissan Patrol

Diesel

Com. Rail. Diesel - Euro 4

161 / 118

3.000 cmł

4.160 / 1.997 / 2.550 / 2.400

12m







Lokomotive - LAND ROVER DEFENDER

Model Fun train

Motor

KS/KW

Zapremina

Džina/širina/visina/osovinski

razmak/prečnik okretanja

Land Rover Defender

Diesel

Com. Rail. Diesel - Euro 4

122 / 90

2.425 cmł

4.120 / 1.840 / 2.550 / 2.360

12m



 Nähere Informationen zur Lokomotive



ŠASIJA:

U lokomotive svih modela turističkih vlakića tvrtke  STS uhrađuju se standardne šasije poznatih marki, i to: Suzuki Grand Vitara, Land Rover, Nissan Patrol i Mercedes G. Ovo kupcima omogućava uredno izvođenje svih resvisnih radova kod koncesioniranih radionica u neposrednoj blizini.





LokomotivA:

Lokomotiva se satoje of oko 20 plastičnih dijelova, koje je moguće izmijeniti (ako bi došlo do oštećenja) bez velikih troškova. Kabina vozača ima s jedne i druge strane po jedna vrata. Po želji u kabinu se ugrađuje po 1  ili  2 sjedala. Kompletno ustakljena, pri čemu je svaki prozor moguće otvoriti, pa je pogodna za vožnju po svakom vremenu. Kabinu vozača moguće je opskrbiti grijanjem i klima uređajem. Na instrument ploči nalaze se originalni višefunkcionalni pokazivači za odgovarajući tip vozila. Sve važne uključno-isključno funkcije nalaze se na stubu volana.





EELEKTRIČNO napajanje:

Svi modeli imaju električno napajanje s 12 volti. Svi vagoni dobijaju struju iz vučnog stroja.





Suzuki kočnice:

Svi Suzuki modeli imaju  na prednjoj osovini disk-kočnice, a na zadnjoj doboš-kočnice. Svi modeli se po želji mogu opremiti ABS-om i pogonom na sva 4 kotača - 4x4.





Mercedes kočnice

Svi Mercedesovi modeli imaju serijski ABS i permamentni pogon na sva četiti kotača.

Vučni strojevi imaju WABCO zračne kočnice. Jedan specijalni upravljački urađaj regulira način kočenja vagona.





Servo ureĐaj:

Kako Suzukijevi, tako i Mercedesovi modeli imaju serijski ugrađen servo uređaj. I pri ugašenom motoru upravljanje funkcionira kod svih modela.





VUČNA SPOJNICA I REZERVNI KOTAČ:

Vučni stroj posjeduje Rockingerovu vučnu posjnicu.

Rezervni kotač i dizalica nalaze se s desne strane motora pod oplatom.







Dodatna oprema lokomotive





  • Rasvjeta u kabini vozača

  • Radio

  • Ustakljena, zatvorena kabina

  • Kontrola ozvučenje s mikrofonom

  • Grijanje kabine vozača

  • Klima uređaj

  • Automatski mjenjač

  • Zatamnjena stakla

  • Rotaciono svjetlo na krovu

  • Sustav zračnih kočnica za vagone

  • Govorni automat za 3 jezika

  • Plinski pogon

  • Pogon na sva 4 kotača





Razglas:

Na želju se u kabini vozača može instalirati govorno-mikrofonska jedinica, koja je povezana sa po dva zvučnika u svakom vagonu. Pored toga ova jedinica posjeduje i zvučne signale sa 4 različite zvučne imitacije parne lokomotive, koji dolaze s prednje strane lomotive.





Voice recorder

Govorni automat za obavještenja  / automatski vodič

Ovaj automat se može uporabljati za davanje informacija turistima tijekom vožnje, kao automatski vodič ili za uputstva putnicima.

Na raspolaganju stoji 25 odvojenih sekvenci koje je moguće slušati preko slušalica u vagonu  istovremeno i u do 10 različitih jezika, a postoji i mogućnost uključenja jednog jezika na razglas. Usnimavanje se vrši jednostavno s pomoću memorijske kartrice, a uključenje sekvenci obavlja vozač jednostavnim pritiskom na dugme.







 OPĆE TEHNIČKE KATAKTERISTIKE VAGONA





Vagoni

Izvedba

Izvedba

Sjedna mjesta

Vrata

Dužine/širina/visina

Ogibljenje

Varijanta 1

s otvorenim vagonom

sa zatvorenim vagonom

20 mjesta

5 vrata

4.000 / 1.800 / 2.250 mm

Zračno ogibljenje

Varijanta 2

s otvorenim vagonom

sa zatvorenim vagonom

28 mjesta

7 vrata

5.600 / 1.800 / 2.250 mm

Zračno ogibljenje

Varijanta 3

s otvorenim vagonom

sa zatvorenim vagonom

20 ili 28 mjesta

5 ili 7 vrata

4.000 od. 5.600 / .....

ALKO

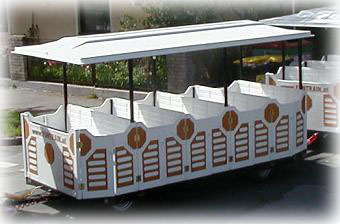

Otvoreni kratki vagon

za 20 osoba

Zatvoreni kratki vagon

za 20 osoba

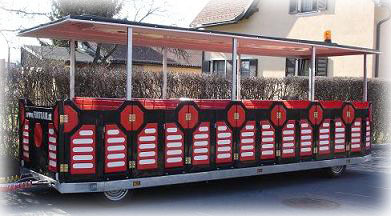

Otvoreni dugi vagon

za 28 osoba

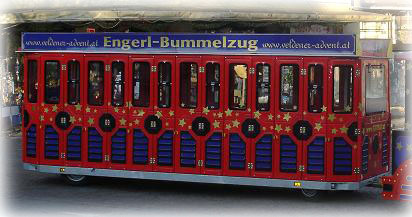

Zatvoreni dugi vagon

za 28 osoba





Sve tri varijante postoje i u zatvorenoj izvedbi !





Detaljnije informacije o vagonima







ŠASIJA:

Vagoni su prikolice s čeličnom konstrukcijom, ai na želju kupca ih i pocinčavamo.





OSOVINE:

Vagoni imaju upravljive i ogibljene osovine marke ALKO.

Na želju nudimo i zračno ogibljene osovine sa sastavnim dijelovima marke KNOTT.

Kod svih modela je i prednja i zadnja osovina upravljiva i time se osigurava neproblematičan režim vožnje i na uskim putovima i u zavojima.







KOČNICE:

Kočnice prikolica su hidraulične sa zračnim upravljanjem (WABCO).





GUME:

Za naplatke uzeta je veličina 5,5jx13 s gumama 195/50xR13C i s nosivošću od 900 kg po gumi.



POD:

Pod vagona obložen je rebrastim eluminijusmkim limom, koji onemogućava klizanje.

KLUPE ZA SJEDENJE:

Ovisno od vrste prikolice nudimo 5 ili 7 klupa u nizu sa po 4 sjedna mjesta, okrenuta u smijeru vožnje. Klupe su od vodootporne plastike i na želju isporučujemo odgovarajuće jastuke za sjedenje. Na poleđini naslona klupa nalaze se utisnute ručke za pridržavanje.





KROV:

Krovni baldahin je s unutarnje strane obložen i opremljen s 5 lampi unutarnje rasvjete i 2 zvučnika.





ALARMNO DUGME:

Na nosaču krova se s lijeve i desne strane nalazi po jedan alarmni prekidač, koji šalje signal u kabinu vozača.





SIGURNOSNE BRAVICE I LANCI:

Vagoni imaju na svakoj strani po 5 ili 7 vratiju, koja su opremljena sigurnosnim bravicama i lancima.





ELEKTRIČNI SUSTAV:

Opskrba električnom energijom se obavlja iz vučnog stroja s naponom od  12 volti.





POSLJEDNJA KLUPA:

Posljednja klupa se može uporabljati za smještanje grijanja, kao ostava za plastičnu ceradu za zaštitu od klimatskih utjecaja, ili kao mjesto držanja rezervnoga kotača.







Dodatna oprema za vagone





  • Jastuci za sjedenje za 20 - 28 mjesta

  • Grijanje u vagonima

  • Zaštitna cerada do PVC

  • Rezervni kotač s držačem

  • Pomagalo za ukrcaj invalidskih kolica–manuelno / pneumatsko

  • Pocinčana  šasija  na prikolici

  • Reklamna ploča

  • Reklamna ploča s raznobojnim svjetlima

  • Specijalna oprema za zimsku zatvorenu verziju





GRIJANJE:

Opcijski nudimo i cirkulatrno zračno grijanje marke WEBASTO, koje se nalazi ispod posljednje klupe u vagonu.







PLASTIČNA FOLIJA ZA ZAŠTITU OD OBORINA I VJETRA:

Za otvorene vagone nudimo prozirnu plastičnu zaštitnu foliju od PVC-a, koja posjeduje rajsferšlus kod svakih vrata.





ZATVORENI VAGONI:

Ovisno od namjene vlakića, vagone možemo isporučiti i u zatvorenoj izvedbi. Nudimo modulski sustav, koji omogućava skidanje gornjih dijelova vrata u ljetnjoj periodi. Time se dobija ljetnja izvedba vagona.





NOSAČ ZA SKIJE:

Svakako da smo u mogućnosti ponuditi i raznovrsnu dodatnu opremu, kao npr. nosače za skije.







RAMPA ZA UKRCAJ INVALIDSKIH KOLICA:

Dodatni plus za naše vagone je i ukrcajna rampa za invalidska kolica, koja može biti manuelna ili pneumatska.





REKLAMNE PLOČE I RASVJETA:

Nova atrakcija za prikolice su reklamne ploče s raznobojnim svjetlima, kako bi se i noću moglo prirediti šou i skrenuti pažnju na sebe.







VLAKIĆ ZANATSKE IZRADE:

Vlakić, otjelotvorenje povijesti i legenda, s filigrankim kovačkim ukrasima.



















Druga oprema i izvedbe na upit!
